Elektrodeposisi: Prinsip, Teknik, dan Metode Karakterisasi

1.1 Konsep Dasar dan Latar Belakang Sejarah

Elektrodeposisi adalahproses elektrokimiadimana ion logam dalam larutan direduksi menjadi substrat konduktif di bawah pengaruh medan listrik eksternal. Proses ini terjadi melaluimigrasi iondalam larutan elektrolit menuju elektroda yang muatannya berlawanan, di mana elektroda tersebut mengalami reaksi oksidasi atau reduksi.

Signifikansi historis dari elektrodeposisi tidak dapat dilebih-lebihkan. Teknik ini telah berperan penting dalam penemuan ilmiah mendasar dan aplikasi industri. Perkembangannya selama lebih daridua ratus tahuntelah mengubahnya dari keingintahuan laboratorium menjadi proses industri yang sangat diperlukan yang digunakan di seluruh dunia untuk sintesis bahan dan rekayasa permukaan.

1.2 Prinsip Kerja

Pada intinya, elektrodeposisi bergantung padaHukum elektrolisis Faraday, yang menetapkan hubungan kuantitatif antara jumlah muatan listrik yang melewati elektrolit dan massa material yang disimpan di elektroda. Hukum pertama menyatakan bahwa massa zat yang diendapkan pada suatu elektroda berbanding lurus dengan jumlah listrik yang melewati rangkaian tersebut. Hukum kedua menyatakan bahwa massa berbagai zat yang dilepaskan oleh jumlah listrik yang sama sebanding dengan berat ekuivalennya.

Proses elektrodeposisi biasanya terjadi disel elektrokimiamengandung larutan elektrolit dengan garam logam terlarut. Ketika potensial eksternal diterapkan antara dua elektroda, kation logam (ion bermuatan positif) bermigrasi menuju katoda (elektroda negatif), di mana mereka memperoleh elektron dan direduksi membentuk lapisan logam padat:

1.3 Konfigurasi Elektroda: Dua-Elektroda vs. Tiga-Sistem Elektroda

Sistem elektrodeposisi biasanya dikonfigurasikan menggunakan salah satu dari keduanyadua-elektrodaatautiga-elektrodapengaturan.

Itudua-sistem elektrodaterdiri dari elektroda positif (anoda) dan elektroda negatif (katoda), keduanya direndam dalam elektrolit. Catu daya atau stasiun kerja elektrokimia memberikan tegangan antara kedua elektroda ini. Dalam konfigurasi ini, tegangan yang diukur mewakilitegangan sel totaldi seluruh sel elektrokimia.

Itutiga-sistem elektrodalebih maju dan terdiri dari:

1. Elektroda Kerja (KAMI): Ini adalah elektroda tempat terjadinya reaksi elektrokimia (pengendapan) yang diinginkan. Ini berfungsi sebagai substrat untuk pengendapan material.

2. Elektroda Kontra (CE): Juga dikenal sebagai elektroda bantu, ini melengkapi rangkaian listrik dan memungkinkan arus mengalir melalui sel. Biasanya terbuat dari bahan inert seperti platinum atau grafit.

3. Elektroda Referensi (RE): Elektroda ini mempertahankan potensial yang stabil dan diketahui sehingga potensial elektroda kerja dapat diukur dan dikontrol secara akurat. Elektroda referensi yang umum mencakup elektroda kalomel jenuh (SCE), elektroda Ag/AgCl, dan elektroda Hg/HgO.

Dalam sistem tiga-elektroda, elektroda referensi diposisikan dekat dengan elektroda kerja untuk meminimalkan kesalahan akibat resistansi larutan (penurunan IR) dan fluktuasi tegangan. Pengaturan ini memungkinkankontrol yang tepatpotensi elektroda kerja, sehingga lebih disukai untuk aplikasi penelitian di mana akurasi sangat penting.

Konfigurasi tiga-elektroda ini sangat berharga karena memungkinkan peneliti mengontrol potensial pada elektroda kerja secara tepat tanpa gangguan dari kehilangan ohmik atau perubahan pada elektroda lawan. Ketepatan ini penting untuk studi mendasar tentang mekanisme pengendapan dan untuk menghasilkan endapan dengan sifat tertentu.

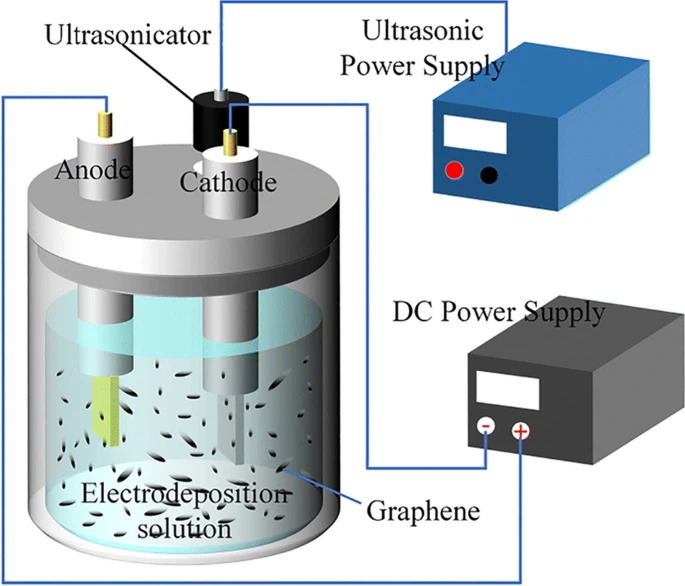

2.1 Elektrodeposisi Konvensional

Elektrodeposisi konvensionalmencakup metode dasar tegangan konstan atau arus konstan yang menjadi dasar teknologi pelapisan listrik. Pendekatan ini biasanya melibatkan penerapan aarus searah terus menerus(DC) antara anoda dan katoda, menghasilkan laju deposisi yang relatif konstan sepanjang proses.

Kesederhanaan elektrodeposisi konvensional membuatnya dapat diterapkan secara luas di lingkungan industri untuk aplikasi seperti pelapis dekoratif, pelapis{0}}tahan korosi, dan interkoneksi elektronik. Namun, ia menawarkankendali terbatasstruktur mikro endapan yang berlebihan dan dapat menghasilkan endapan dengan morfologi yang bervariasi dan struktur butiran yang relatif kasar dibandingkan dengan teknik yang lebih maju.

2.2 Elektrodeposisi Galvanostatik (Arus Konstan).

Elektrodeposisi galvanostatikmempertahankan aarus konstanantara elektroda kerja dan elektroda lawan selama proses pengendapan. Respons yang direkam adalah potensi sel elektrokimia (dalam sistem dua-elektroda) atau elektroda kerja (dalam sistem tiga-elektroda) sebagai fungsi waktu.

Tidak seperti pengendapan potensial konstan, yang dapat dimulai segera setelah penerapan potensial, pengendapan galvanostatik memerlukan waktu yang singkat untuk memulai. Hal ini karena sebagian arus yang dialirkan harus mengisi daya terlebih dahulukapasitansi lapisan ganda(Cdl) pada antarmuka-elektrolit elektroda. Ketika potensial mencapai ambang batas tertentu (biasanya potensial kesetimbangan ditambah potensi berlebih), reaksi elektrokimia dimulai.

Arus konstan (I) yang diterapkan terdiri dari dua komponen: Idl (arus kapasitif pengisian Cdl) dan Ict (arus perpindahan muatan untuk elektrodeposisi). Saat pengendapan dimulai, Idl dengan cepat mendekati nol. Kurva potensial-waktu (kurva V-t) yang diperoleh dalam deposisi galvanostatik berisi informasi penting tentang proses elektrokimia yang terjadi selama deposisi.

Keuntungan utama dari deposisi galvanostatik adalah kemampuannya untuk mempertahankan atingkat pengendapan yang konsisten, yang sangat berguna untuk proses industri yang memerlukan kontrol ketebalan. Namun, potensinya dapat bervariasi selama pengendapan, berpotensi mempengaruhi sifat endapan jika tidak dikontrol secara hati-hati.

2.3 Elektrodeposisi Potensiostatik (Potensi Konstan).

Elektrodeposisi potensiostatikmelibatkan penerapan apotensi yang konstanantara elektroda positif dan negatif (dalam sistem dua-elektroda) atau antara elektroda kerja dan elektroda lawan (dalam sistem tiga-elektroda). Potensi pengendapan dipertahankan konstan oleh stasiun kerja elektrokimia, dan arus dicatat sebagai fungsi waktu.

Bergantung pada hubungan antara potensial yang diterapkan dan potensial kesetimbangan termodinamika, pengendapan potensiostatik dapat diklasifikasikan menjadi dua rezim:

1. Deposisi Kurang Potensial (UPD): Hal ini terjadi pada potensial di bawah potensial kesetimbangan termodinamika. UPD melibatkan proses adsorpsi, nukleasi, dan pertumbuhan yang ditentukan oleh karakteristik permukaan substrat (komposisi kimia, struktur kristal, morfologi, dan keterbasahan elektrolit) dan interaksi ion-substrat. Jenis kation dan anion dalam elektrolit secara signifikan mempengaruhi struktur, sifat, dan kinetika pengendapan material yang diendapkan.

2. Deposisi Overpotensial (OPD): Hal ini terjadi pada potensial di atas potensial kesetimbangan termodinamika. Struktur dan sifat OPD sangat bergantung pada berbagai faktor, termasuk potensi berlebih (perbedaan antara potensial yang diterapkan dan potensial kesetimbangan), konsentrasi elektrolit, mekanisme pertumbuhan, dan interaksi-substrat endapan. Khususnya, difusi-nukleasi terkontrol biasanya merupakan langkah-penentu laju untuk OPD, sedangkan penggabungan kisi ke dalam substrat adalah langkah-penentu laju untuk UPD.

Keuntungan utama dari deposisi potensiostatik adalahkontrol yang tepatatas kekuatan pendorong deposisi, yang memungkinkan manipulasi proses nukleasi dan pertumbuhan yang lebih baik. Hal ini sering kali menghasilkan endapan dengan morfologi yang lebih seragam dan struktur butiran yang lebih halus.

2.4 Elektrodeposisi ko-

Ko-elektrodeposisiadalah teknik yang digunakan untuk mempersiapkanbahan kompositataupaduandengan mendeposisikan dua atau lebih unsur secara bersamaan dari larutan elektrolit yang sama. Metode ini sangat berguna untuk membuat material dengan sifat yang ditingkatkan yang tidak dapat dicapai dengan-pengendapan elemen tunggal.

Elektrodeposisi ko-memungkinkan produksi bahan nano berpori tinggi dengan luas permukaan spesifik tinggi, yang berguna untuk aplikasi yang memerlukan aktivitas elektrokatalitik intrinsik tinggi. Proses ini memerlukan kontrol yang cermat terhadap komposisi elektrolit, pH, suhu, dan parameter pengendapan untuk memastikan pengendapan bersama yang seragam dari berbagai elemen dengan komposisi dan struktur yang diinginkan.

Teknik ini banyak digunakan untuk menghasilkan endapan paduan (seperti kuningan, perunggu, atau nikel-fosfor) dan komposit matriks logam yang mengandung partikel keramik, polimer, atau logam lain yang tersebar.

2.5 Elektrodeposisi Hidrotermal

Elektrodeposisi hidrotermalmenggabungkan deposisi elektrokimia dengansuhu dan tekanan tinggikondisi dalam reaktor autoklaf. Metode ini khususnya berguna untuk memproduksi elektrokatalis dengankristalinitas tinggidan struktur-yang terdefinisi dengan baik.

Lingkungan hidrotermal meningkatkan mobilitas ion dan kinetika reaksi, seringkali menghasilkan endapan dengan adhesi, kepadatan, dan kristalinitas yang lebih baik dibandingkan dengan elektrodeposisi pada suhu kamar. Teknik ini sangat berguna untuk menyimpan oksida logam dan senyawa lain yang memperoleh manfaat dari kondisi sintesis hidrotermal.

Bahan yang diendapkan secara elektrodeposit secara hidrotermal sering kali menunjukkan peningkatan aktivitas elektrokatalitik karena karakteristik strukturnya yang lebih baik, sehingga bahan tersebut sangat cocok untuk aplikasi konversi energi.

2.6 Gelombang Mikro-Elektrodeposisi Berbantuan

Elektrodeposisi dengan bantuan gelombang mikro-memanfaatkanradiasi gelombang mikrountuk meningkatkan proses pengendapan. Teknik canggih ini dapat menghasilkan lapisan mesopori tinggi dengan struktur unik yang berkontribusi terhadap kinerja elektrokatalitik yang efisien.

Medan gelombang mikro berinteraksi dengan elektrolit dan endapan yang tumbuh melalui beberapa mekanisme:

Pemanasan dielektriklarutan, menyebabkan peningkatan suhu yang cepat

Efek non{0}}termalpada migrasi ion dan proses transfer muatan

Modifikasi nukleasi dan pertumbuhankinetika

Efek ini dapat menyebabkan percepatan laju deposisi, struktur butiran halus, dan fitur morfologi unik yang tidak mudah dicapai melalui metode elektrodeposisi konvensional. Elektrodeposisi-dengan bantuan gelombang mikro sangat berguna untuk menciptakan pelapis dengan area-permukaan-tinggi untuk aplikasi katalitik dan penyimpanan energi.

3.1 Difraksi Sinar X-(XRD)

Difraksi Sinar X-(XRD)adalah teknik-non-destruktif yang ampuh yang digunakan untuk menganalisisstruktur kristaldari bahan yang diendapkan secara elektrodeposit. XRD bekerja dengan menyinari sampel dengan sinar X-dan mengukur sudut dan intensitas sinar difraksi yang muncul.

Ketika sinar X-berinteraksi dengan bahan kristal, sinar tersebut mengalami difraksi menuruthukum Bragg:

Dimana λ adalah panjang gelombang sinar X-, d adalah jarak antar bidang atom, θ adalah sudut difraksi, dan n adalah bilangan bulat.

XRD memberikan informasi penting tentang:

Struktur kristaldan komposisi fasa

Orientasi yang disukai(tekstur) kristalit

Ukuran kristalitmelalui analisis pelebaran puncak

Parameter kisidan saring

Misalnya, dalam elektrodeposisi film Cu₂O pada kaca konduksi, analisis XRD mengungkapkan bahwa film yang diendapkan pada suhu 60 derajat mulai mengembangkan orientasi yang disukai (111). Ketika suhu wadah meningkat, ukuran butir film Cu₂O meningkat dari 0,2μm menjadi 0,4μm, menunjukkan bagaimana XRD dapat melacak perubahan mikrostruktur yang dihasilkan dari parameter pengendapan yang berbeda.

XRD sangat berharga untuk mengidentifikasi berbagai fase dalam endapan paduan atau pelapis komposit dan untuk memantau perubahan struktural yang terjadi selama perawatan pasca{0}}pengendapan seperti anil.

3.2 Pemindaian Mikroskop Elektron (SEM)

Pemindaian Mikroskop Elektron (SEM)digunakan untuk memeriksamorfologi permukaanDanstruktur mikrobahan yang diendapkan secara elektro dengan perbesaran tinggi. SEM bekerja dengan memindai berkas elektron terfokus di seluruh permukaan sampel dan mendeteksi berbagai sinyal yang dihasilkan oleh interaksi materi-elektron.

Sinyal utama yang digunakan untuk pencitraan di SEM meliputi:

Elektron sekunder (SE): Dihasilkan oleh interaksi inelastis antara berkas elektron dan atom sampel, sehingga menghasilkan kontras topografi.

Elektron hamburan balik (BSE): Dihasilkan dari hamburan elastis elektron yang datang, menghasilkan kontras komposisi berdasarkan perbedaan nomor atom.

SEM memberikan informasi rinci tentang:

Morfologi permukaandan arsitektur deposit

Ukuran butirdan distribusi

Porositasdan cacat struktur

Morfologi penampang-dan ketebalan deposit

Misalnya, karakterisasi SEM pada film Cu₂O yang diendapkan secara elektro mengungkapkan ajaringan berpori-seperti struktur permukaan. Dalam studi lain, SEM digunakan untuk mengkarakterisasi susunan kawat nano tembaga yang dibuat dengan elektrodeposisi pulsa dalam templat anodik aluminium oksida (AAO), menunjukkan bagaimana intensitas arus puncak dan katoda tambahan mempengaruhi kualitas permukaan dan keseragaman distribusi panjang.

Sistem SEM tingkat lanjut mungkin termasukenergi-spektroskopi sinar X-dispersif (EDS)kemampuan untuk analisis unsur, memungkinkan peneliti untuk menentukan komposisi kimia bahan yang diendapkan secara elektro pada skala mikro8.

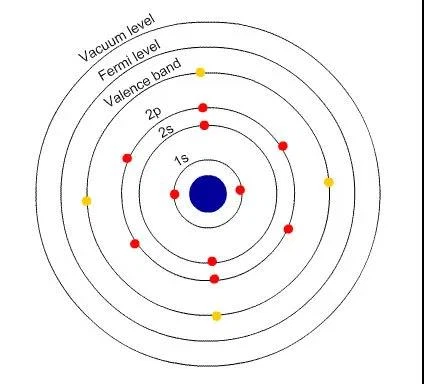

3.3 Spektroskopi Fotoelektron Sinar X-(XPS)

Spektroskopi Fotoelektron Sinar X-(XPS), juga dikenal sebagai spektroskopi elektron untuk analisis kimia (ESCA), adalah teknik-sensitif permukaan yang memberikan informasi tentangkomposisi kimiaDankeadaan elektronikunsur-unsur dalam bahan yang diendapkan secara elektrodeposit.

XPS bekerja berdasarkanefek fotolistrik: ketika suatu bahan disinari dengan sinar X-, elektron dikeluarkan dari kulit bagian dalam atom. Energi kinetik fotoelektron ini diukur dan dihubungkan dengan energi ikatnya melalui persamaan:
